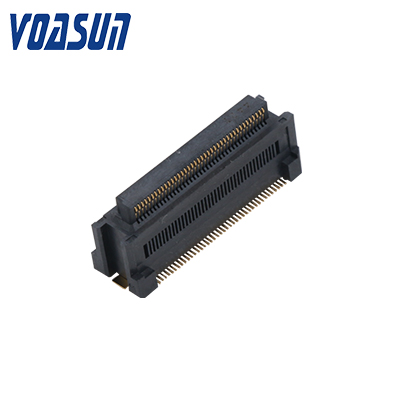

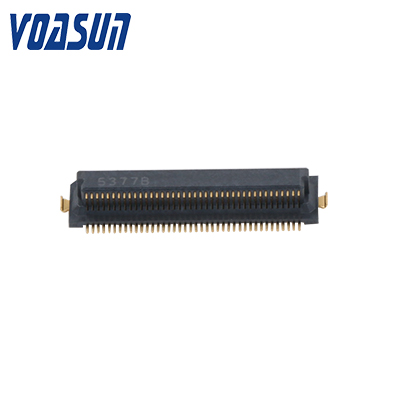

Kel连接器 0.5毫米间距、XY方向±0.5毫米位移浮动连接器 DY系列

2021-04-01 15:34:29 华桑电子 www.createcon.com.cn 点击数:
关键字: kel连接器 连接器

浮动连接器

在将连接器安装到印刷电路板上之后,两个连器都有可能垂直方向(XY方向)产生定位误差。此外如果每个电路板在与连接器接合后都用螺丝固定在箱体上,连接器必须能够补偿定位误差,因为将螺丝旋紧到电路板的过程中会产生间隙。能够补偿摆动引起的这些误差或间隙的连接器称为浮动连接器DY系列是0.5连接器,具有±0.5毫米浮动机制,能够确保足够的定位误差补偿。

一、特点

10.5毫米间距浮动连接器

2XY方向上定位误差偏移量±0.5毫米。

3高可靠性设计,有效接合长度仅1.25毫米。

4提供自动吸嘴区域。

5可选定位柱用于手动安装。

6提供5种不同尺寸:6080100120140脚。*304050脚和直角式正在开发中。

79种接合高度:5678910121314毫米。

8符合RoHS标准。

二、规格

1绝缘体材科玻璃纤维LCP(UL94V-0)、黑色

2触点材料:铜合金

3触点表面处理:底层镀镍、表层镀金

4紧固夹材料:铜合金

5紧固夹表面处理:底层镀镍、表层镀金

6额定电流:每端子0.4A

7、接触电阻:80mΩ以下

8介质耐电压:200V AC(1分钟)

9绝缘电阻:100 MΩ以上(250V DC)

10工作温度:-40°C+85
